Аппараты емкостные стальные сварные (АЕСС)

Аппараты применяются для тушения на станциях пенотушения, в котельных, в пищевой промышленности, в технологических установках перерабатывающей, химической и нефтегазодобывающей промышленности, а также в технологических установках для газообразных и жидких углеводородных сред. Допускается использование ВЭЭ в качестве отстойников. Сосуды не предназначены для работы в качестве подземных резервуаров, для транспортирования рабочих сред (для эксплуатации на передвижных устройствах), для футеровки, гуммирования и нанесения различных покрытий, за исключением лакокрасочных.

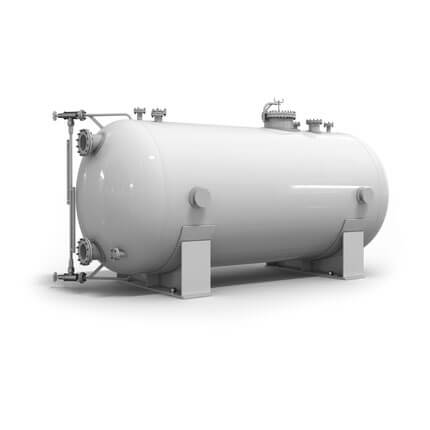

Все аппараты представляют собой цилиндрические сосуды с технологическими штуцерами и штуцерами для присоединения контрольно-измерительной аппаратуры. Также они оборудованы люками для осмотра внутренней поверхности сосуда, его чистки и ремонта.

Тип емкостей

Емкости такого типа могут быть с рубашкой и крышкой. Они предназначены для приемки, выдачи и хранения газообразных и жидких сред, при давлении в аппарате 1 МПа, с периодическим или постоянным охлаждением или подогревом. Слив из аппарата ВЭЭ проводится самотеком или под давлением, технологическим или инертным газом. Давление теплоносителя должно быть не более 0,6 МПа. Могут быть выполнены на опорах-стойках или опорах-лапах.

Используются для приемки, выдачи и хранения жидких сред с максимальной плотностью 200кг/м3, при давлении равном атмосферному.

Используются для приемки, выдачи и хранения жидких нетоксичных, невзрывоопасных сред (класс опасности по ГОСТ 12.1.007-73-й и 4-й ), при давлении равном атмосферному, с периодическим или постоянным охлаждением или подогревом.

Используются для приемки, выдачи и хранения газообразных и жидких сред, при давлении в аппарате 0,07 МПа. Слив жидких сред проводится самотеком.

Предназначены для приемки, выдачи и хранения газообразных и жидких сред, при давлении в аппарате 0,6 МПа, с периодическим или постоянным охлаждением или подогревом. Слив проводится самотеком или под давлением, технологическим или инертным газом. Давление теплоносителя должно быть не более 0,6 МПа.

Типовые чертежи

ВКЭ 1-1-V-p ВКП 1-1(1-4) ВПП 1-1(1-4) ВЭЭ 1-1-V-p

ВЭЭ 2-1-V-p ГКК 1-1(1-6) ГПП 1-1(1-4) ГЭЭ 1-1-V-p

ГЭЭ 1-2-V-p

Специалисты предприятия выполнят чертежи любой сложности для решения всех поставленных задач.

Таблица штуцеров аппарата ёмкостного стального типа ГЭЭ, ГКК, ГПП, ВЭЭ, ВКК, ВКП, ВКЭ, ВПП

Обозначение Назначение Размеры в зависимости от объёма аппарата
А Люк 450–600
Б Вход среды 50–200
В1 Выход среды 50–200
В2 Выход среды 50–200
Г Перелив воды 50–200
Д Труба передавливания 50–300
Е Установка предохранительного клапана 50–150
Ж Установка манометра М20х1,5
И Установка колонки указателя уровня трубчатого типа 20–50
К Установка уровнемера типа УБ по запросу
Л Установка термометра по запросу
М1 Резервный 50–100
М2 Резервный 50–100

Основные параметры аппаратов ГЭЭ 1-1

Условное обозначение аппарата Объем номинальный, м³ Объем рабочий, м³ Давление условное, Мпа D, мм Материальное исполнение
1 2, 3 4
ГЭЭ 1-1-1-0,6 4 3,43 0,6 1400 8 8 8 8 8 8
ГЭЭ 1-1-1-1,0 1,0 8 10 8 10 8 10
ГЭЭ 1-1-1-1,6 1,6 10 12 10 12 10 12
ГЭЭ 1-1-5-0,6 5 4,28 0,6 1600 8 8 8 8 8 8
ГЭЭ 1-1-5-1,0 1,0 8 10 8 10 8 10
ГЭЭ 1-1-5-1,6 1,6 12 14 12 14 12 14
ГЭЭ 1-1-6,3-0,6 6,3 5,4 0,6 1600 8 8 8 8 8 8
ГЭЭ 1-1-6,3-1,0 1,0 8 10 8 10 8 10
ГЭЭ 1-1-6,3-1,6 1,6 12 14 12 14 12 14
ГЭЭ 1-1-8-0,6 8 6,85 0,6 2000 8 10 8 10 8 10
ГЭЭ 1-1-8-1,0 1,0 10 12 10 10 10 12
ГЭЭ 1-1-8-1,6 1,6 14 16 12 16 14 16
ГЭЭ 1-1-10-0,6 10 9,1 0,6 2000 8 10 8 10 8 10
ГЭЭ 1-1-10-1,0 1,0 10 12 10 10 10 12
ГЭЭ 1-1-10-1,6 1,6 14 16 12 16 14 16
ГЭЭ1-1-12,5-0,6 12,5 10,7 0,6 2000 8 10 8 10 8 10
ГЭЭ1-1-12,5-1,0 1,0 10 12 10 10 10 12
ГЭЭ1-1-12,5-1,6 1,6 14 16 12 16 14 16
ГЭЭ 1-1-16-0,6 16 13,7 0,6 2000 8 10 8 10 8 10
ГЭЭ 1-1-16-1,0 1,0 10 12 10 10 10 12
ГЭЭ 1-1-16-1,6 1,6 14 16 12 16 14 16
ГЭЭ 1-1-20-0,6 20 17,2 0,6 2400 8 10 8 10 8 10
ГЭЭ 1-1-20-1,0 1,0 12 12 10 12 12 12
ГЭЭ 1-1-20-1,6 1,6 16 18 14 18 16 18
ГЭЭ 1-1-25-0,6 25 21,4 0,6 2400 8 10 8 10 8 10
ГЭЭ 1-1-25-1,0 1,0 12 12 10 12 12 12
ГЭЭ 1-1-25-1,6 1,6 16 18 14 18 16 18
ГЭЭ 1-1-32-0,6 32 27,4 0,6 2400 8 10 8 10 8 10
ГЭЭ 1-1-32-1,0 1,0 12 12 10 12 12 12
ГЭЭ 1-1-32-1,6 1,6 16 18 14 18 16 18
ГЭЭ 1-1-40-0,6 40 34,3 0,6 2400 8 10 8 10 8 10
ГЭЭ 1-1-40-1,0 1,0 12 12 10 10 12 12
ГЭЭ 1-1-40-1,6 1,6 16 18 14 18 16 18
ГЭЭ 1-1-50-0,6 50 42,8 0,6 2800 10 12 10 12 10 12
ГЭЭ 1-1-50-1,0 1,0 12 14 12 14 12 14
ГЭЭ 1-1-50-1,6 1,6 18 22 18 20 18 22
ГЭЭ 1-1-63-0,6 63 53,9 0,6 2800 10 12 10 12 10 12
ГЭЭ 1-1-63-1,0 1,0 12 14 12 14 12 14
ГЭЭ 1-1-63-1,6 1,6 18 22 18 20 18 22
ГЭЭ 1-1-80-0,6 80 68,5 0,6 3000 10 12 10 12 10 12
ГЭЭ 1-1-80-1,0 1,0 14 16 14 14 14 16
ГЭЭ 1-1-80-1,6 1,6 20 22 20 20 20 22
ГЭЭ 1-1-100-0,6 100 85,7 0,6 3000 12 12 12 12 12 12
ГЭЭ 1-1-100-1,0 1,0 14 16 14 14 14 16
ГЭЭ 1-1-100-1,6 1,6 20 22 20 20 20 22

Основные размеры аппаратов ГЭЭ 1-1

Условное обозначение аппарата Основные размеры, мм
L l l1 l2 l3 B B1 H h
ГЭЭ 1-1-1-0,6
ГЭЭ 1-1-1-1,6
ГЭЭ 1-1-1-1,0
3530 2500 1600 450 950 1550 1270 2230 910
ГЭЭ 1-1-5-0,6
ГЭЭ 1-1-5-1,0
ГЭЭ 1-1-5-1,6
2630 1800 900 450 1100 1770 1440 2455 1020
ГЭЭ 1-1-6,3-0,6
ГЭЭ 1-1-6,3-1,0
ГЭЭ 1-1-6,3-1,6
3530 2500 1600 450 1100 1770 1440 2455 1020
ГЭЭ 1-1-8-0,6
ГЭЭ 1-1-8-1,0
ГЭЭ 1-1-8-1,6
2990 1800 900 450 1500 2180 1790 2870 1220
ГЭЭ 1-1-10-0,6
ГЭЭ 1-1-10-1,0
ГЭЭ 1-1-10-1,6
3690 2500 1600 450 1500 2180 1790 2870 1220
ГЭЭ1-1-12,5-0,6
ГЭЭ1-1-12,5-1,0
ГЭЭ1-1-12,5-1,6
4390 3200 2300 450 1500 2180 1790 2870 1220
ГЭЭ 1-1-16-0,6
ГЭЭ 1-1-16-1,0
ГЭЭ 1-1-16-1,6
5390 4200 3200 500 1500 2180 1790 2870 1220
ГЭЭ 1-1-20-0,6
ГЭЭ 1-1-20-1,0
ГЭЭ 1-1-20-1,6
5635 4200 3200 500 1800 2590 2140 3280 1425
ГЭЭ 1-1-25-0,6
ГЭЭ 1-1-25-1,0
ГЭЭ 1-1-25-1,6
5935 4500 3500 500 1800 2590 2140 3280 1425
ГЭЭ 1-1-32-0,6
ГЭЭ 1-1-32-1,0
ГЭЭ 1-1-32-1,6
7435 6000 5000 500 1800 2590 2140 3280 1425
ГЭЭ 1-1-40-0,6
ГЭЭ 1-1-40-1,0
ГЭЭ 1-1-40-1,6
9435 8000 7000 500 1800 2590 2140 3280 1425
ГЭЭ 1-1-50-0,6
ГЭЭ 1-1-50-1,0
ГЭЭ 1-1-50-1,6
8655 7000 5800 600 2200 2590 2140 3690 1630
ГЭЭ 1-1-63-0,6
ГЭЭ 1-1-63-1,0
ГЭЭ 1-1-63-1,6
10665 9000 7800 600 2200 3010 2660 3690 1630
ГЭЭ 1-1-80-0,6
ГЭЭ 1-1-80-1,0
ГЭЭ 1-1-80-1,6
11735 10000 8700 650 2200 3210 2660 3885 1735
ГЭЭ 1-1-100-0,6
ГЭЭ 1-1-100-1,0
ГЭЭ 1-1-100-1,6
14735 13000 11700 650 2200 3210 2660 3885 1735

Основные параметры аппаратов ВЭЭ 1-1

Условное обозначение аппарата Объем номинальный, м³ Объем рабочий, м³ Давление условное, Мпа D, мм
ВЭЭ 1-1-1-0,6 1 0,91 0,6 1000 6 6
ВЭЭ 1-1-1-1,0 1,0 8 8
ВЭЭ 1-1-1-1,6 1,6 8 10
ВЭЭ 1-1-2-0,6 2 1,74 0,6 1200 6 6
ВЭЭ 1-1-2-1,0 1,0 8 8
ВЭЭ 1-1-2-1,6 1,6 10 12
ВЭЭ 1-1-3,2-0,6 3,2 3 0,6 1400 6 8
ВЭЭ 1-1-3,2-1,0 1,0 8 10
ВЭЭ 1-1-3,2-1,6 1,6 12 12
ВЭЭ 1-1-5-0,6 5 4,3 0,6 1600 8 8
ВЭЭ 1-1-5-1,0 1,0 10 10
ВЭЭ 1-1-5-1,6 1,6 12 14
ВЭЭ 1-1-6,3-0,6 6,3 5,6 0,6 1600 8 8
ВЭЭ 1-1-6,3-1,0 1,0 10 10
ВЭЭ 1-1-6,3-1,6 1,6 12 14
ВЭЭ 1-1-8-0,6 8 6,85 0,6 2000 8 10
ВЭЭ 1-1-8-1,0 1,0 10 12
ВЭЭ 1-1-8-1,6 1,6 14 16
ВЭЭ 1-1-10-0,6 10 9,1 0,6 2000 8 10
ВЭЭ 1-1-10-1,0 1,0 10 12
ВЭЭ 1-1-10-1,6 1,6 14 16
ВЭЭ1-1-12,5-0,6 12,5 10,7 0,6 2000 8 10
ВЭЭ1-1-12,5-1,0 1,0 10 12
ВЭЭ1-1-12,5-1,6 1,6 14 16
ВЭЭ 1-1-16-0,6 16 13,7 0,6 2000 10 10
ВЭЭ 1-1-16-1,0 1,0 10 12
ВЭЭ 1-1-16-1,6 1,6 14 18
ВЭЭ 1-1-20-0,6 20 17,2 0,6 2400 10 10
ВЭЭ 1-1-20-1,0 1,0 12 14
ВЭЭ 1-1-20-1,6 1,6 16 20
ВЭЭ 1-1-25-0,6 25 21,4 0,6 2400 10 10
ВЭЭ 1-1-25-1,0 1,0 12 142
ВЭЭ 1-1-25-1,6 1,6 16 20

Основные размеры аппаратов ВЭЭ 1-1

Условное обозначение аппарата Исполнение на опорах-лапах Исполнение на опорах-стойках
D1 d1 h1 L* H* D2 d2 h2 L1 B3 H1* l1 n
ВЭЭ 1-1-1-0,6 1290 24 400 1250 2050 920 19 420 1140 1200 1985
ВЭЭ 1-1-1-1,0 1300 425 1140 1200 1990
ВЭЭ 1-1-1-1,6 1300 425 1145 1200 1995
ВЭЭ 1-1-2-0,6 1550 500 1540 2450 1100 24 515 1335 1385 2390 700 4
ВЭЭ 1-1-2-1,0 1555 520 1335 1385 2395
ВЭЭ 1-1-2-1,6 1565 545 1350 1385 2400
ВЭЭ 1-1-3,2-0,6 1835 600 1740 2950 1260 565 1520 1570 2870
ВЭЭ 1-1-3,2-1,0 1840 570 1520 1570 2895
ВЭЭ 1-1-3,2-1,6 1860 575 1535 1570 3165
ВЭЭ 1-1-5-0,6 2135 35 700 2000 3500 1410 35 660 1755 1760 3445
ВЭЭ 1-1-5-1,0 2145 670 1755 1765 3475
ВЭЭ 1-1-5-1,6 2150 675 1765 1765 3480
ВЭЭ 1-1-6,3-0,6 2135 2000 4150 1410 740 1755 1760 4260
ВЭЭ 1-1-6,3-1,0 2145 745 1755 1765 4290
ВЭЭ 1-1-6,3-1,6 2150 750 1765 1765 4290
ВЭЭ 1-1-8-0,6 2350 2490 3665 1810 840 2130 2125 3750
ВЭЭ 1-1-8-1,0 2360 845 2130 2125 3750
ВЭЭ 1-1-8-1,6 2370 850 2135 2130 3800
ВЭЭ 1-1-10-0,6 2575 800 2490 4200 1810 42 915 2130 2125 4450 1000 8
ВЭЭ 1-1-10-1,0 2585 920 2130 2125 4480
ВЭЭ 1-1-10-1,6 2600 950 2135 2130 4915
ВЭЭ1-1-12,5-0,6 2530 42 2490 4065 1810 1020 2130 2125 5360
ВЭЭ1-1-12,5-1,0 2535 1025 2130 2125 5360
ВЭЭ1-1-12,5-1,6 2550 1050 2135 2130 5360
ВЭЭ 1-1-16-0,6 2650 900 2650 6350 1810 1140 2130 2125 6650
ВЭЭ 1-1-16-1,0 2650 1145 2130 2125 6690
ВЭЭ 1-1-16-1,6 2660 1155 2140 2130 6765
ВЭЭ 1-1-20-0,6 3110 1000 3220 5940 2210 1130 2540 2520 6480
ВЭЭ 1-1-20-1,0 3110 1165 2540 2520 6480
ВЭЭ 1-1-20-1,6 3120 1185 2555 2555 6500
ВЭЭ 1-1-25-0,6 3125 3220 6550 2210 1130 2540 2520 6750
ВЭЭ 1-1-25-1,0 3135 1165 2540 2520 6785
ВЭЭ 1-1-25-1,6 3150 1185 2555 2555 6800

* — категорию стали выбирают в зависимости от условий эксплуатации
